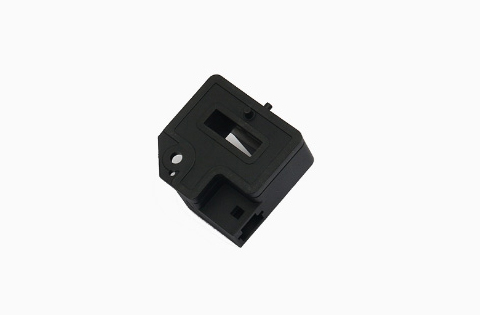

中车CRRC汽车电流传感器NACA.900M-S5/SP2VA
品牌:中车CRRC
型号:NACA.900M-S5/SP2VA
系列:汽车电流传感器
工作温度范围:-40℃~+125℃
应用领域:NACA.900M-S5/SP2VA电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。
NACA.900M-S5/SP2VA电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用领域 | 参照标准 |
体积小 | 新能源汽车 | IEC 60068 |
主要电气参数 | |
额定测量电流IPN | 900A |
测量范围IPM | ±900A |
电源电压VC | 5(1±5%)V DC |
灵敏度G | 2.22mV/A |
电流消耗IC | ≤15mA+输出测量电压/负载电阻 |
额定测量输出VOUT | VC/5×(2.5+G×I)V |
输出内阻ROUT | ≤10Ω |
负载电阻RL | ≥10kΩ |
精度 - 动态参数 | |
基本误差δi(IPN,TA=25℃) | ≤±1%of IPN |
线性度δL(0 … ±IPN, TA=25℃) | ≤±1%of IPN |
零点输出误差δZ(TA = 25℃) | ≤VC/2±10mV |
零点温度漂移δZt | ≤±0.1mV/℃ |
增益温度漂移 | ≤±0.05%/℃ |
响应时间 | ≤10µS |
带宽(−3dB)BW | DC … 30kHz |
一般数据 | |
工作温度Ta | -40~+125℃ |
储存温度Ts | -45~+125℃ |
重量m | ≤55g |
绝缘耐压 | |
耐压 | 2kV |
绝缘电阻RIS | ≥500MΩ |
机械特征 | |
未注公差 | ±0.5 mm |
Transducer fastening | 2 hole ø4.15mm |
推荐力矩 | 2.5 N·m |
穿心孔 | 20.5 mm×6mm |
次边电气连接 | AMP 1565749-1 |
备注 |
1.当测量电流方向与传感器上标示的方向一致时,传感器输出VOUT为正。 传感器安装平面度要求: (a) . 大平面安装平面度国家标准11级或以上(或平面起伏小于0.25mm); (b). 安装面若有小圆凸台设计时平面度要求达国家标准12级或以上(或平面起伏小于0.5mm)。
|
