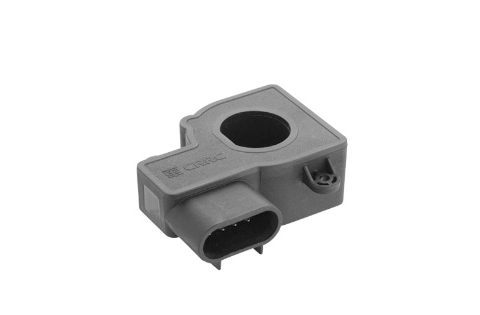

中车CRRC汽车电流传感器NACA.350-S5/VA
品牌：中车
型号：NACA.350-S5/VA
系列：汽车电流传感器
工作温度范围：-40℃~+125℃
应用领域：NACA.350-S5/VA电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。
NACA.350-S5/VA电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用领域 | 参照标准 |
体积小 | 新能源汽车 | IEC 60068 |
极限性能指标 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
正向电源电压 | VC | V | 14 | 1min | |||
反向电源电压 | VRC | V | -14 | 1min@TA=25℃ | |||
输出过载电压 | VOUT | V | 14 | ||||
持续输出电流 | IOUT | mA | -10 | 10 | |||
通用性能指标 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
供电电压 | VC | V | 4.75 | 5 | 5.25 | ||
输出电流 | IOUT | mA | -1 | 1 | |||
消耗电流 | IC | mA | 15 | 20 | |||
负载电阻 | RL | kΩ | 10 | ||||
负载电容 | CL | nF | 1 | 100 | |||
通道1 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
原边电流 | IP1 | A | -30 | 30 | |||
校准电流 | ICAL | A | -30 | 30 | |||
零点输出电压 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 66.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小输出钳位电压 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大输出钳位电压 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
输出阻抗 | ROUT | Ω | 1 | 10 | |||
带宽 | BW | kHz | 1 | @-3dB | |||
电源上电时间 | ms | 110 | |||||
稳定时间（过载后） | ms | 25 | |||||
零点偏移电流 | IO1 | mA | ±100 | @TA=25℃ | |||
-300 | 300 | @-10℃＜TA＜65℃ | |||||
-500 | 500 | @-40℃＜TA＜125℃ | |||||
增益输出误差 | εG | % | -1.73 | ±0.5 | 1.73 | @TA=25℃ | |
-2.5 | ±2 | 2.5 | @-10℃＜TA＜65℃ | ||||
-4 | 4 | @-40℃＜TA＜125℃ | |||||
线性度误差 | εL | % | -1 | 1 | |||
通道2 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
原边电流 | IP1 | A | -350 | 350 | |||
校准电流 | ICAL | A | -350 | 350 | |||
零点输出电压 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 5.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小输出钳位电压 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大输出钳位电压 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
输出阻抗 | ROUT | Ω | 1 | 10 | |||
带宽 | BW | kHz | 1 | @-3dB | |||
电源上电时间 | ms | 110 | |||||
稳定时间（过载后） | ms | 25 | |||||
零点偏移电流 | IO1 | mA | ±3 | @TA=25℃ | |||
-4 | 4 | @-10℃＜TA＜65℃ | |||||
-4.5 | 4.5 | @-40℃＜TA＜125℃ | |||||
增益输出误差 | εG | % | ±0.5 | @TA=25℃ | |||
-2.5 | |||||||
