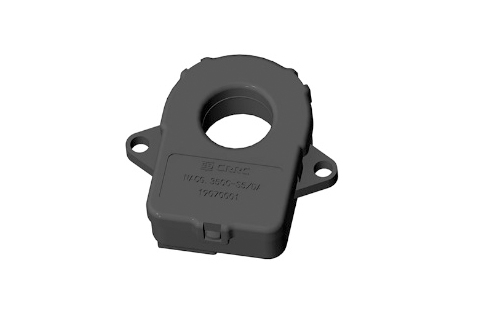

中车CRRC汽车电流传感器NACG.500C-S5/DA
品牌:中车
型号:NACG.500C-S5/DA
系列:汽车电流传感器
工作温度范围:-40℃~+85℃
应用领域:NACG XXXC-SD/DA系列电流传感器适用于电池测量应用,提供很高的精度和极低的零点误差。测量时一次侧(高压)与二次侧(12V系统)间完全绝缘。
产品说明
NACG XXXC-SD/DA系列电流传感器适用于电池测量应用,提供很高的精度和极低的零点误差。测量时一次侧(高压)与二次侧(12V系统)间完全绝缘。
性能要求 | ||||||
参数名称 | 符号 | 单位 | 参数 | 条件 | ||
最小值 | 典型值 | 最大值 | ||||
电气参数 | ||||||
Supply Voltage 1) | UC | V | 8 | 12 | 16 | |
Current Consumption @ IP= 0 A | IC | mA | 40 | 45 | @UC=12V,CAN acknowledge,T ℃ Range | |
Current Consumption @ IP= 500 A | IC | mA | 140 | 160 | @UC=12V,CAN acknowledge,T ℃ Range | |
Ambient Operating Temperature | TA | ℃ | -40 | 85 | Temperature range with accuracy guaranteed ±3 sigma | |
性能参数 | ||||||
原边电流(有效值) | IPN | A | 300~500 | For more details, please contact CRRC | ||
零点误差 | IO | mA | ±10 | min/max values @ 3 sigma ; 11 V to 15 V ; for -40 ℃ to 85 ℃ | ||
灵敏度误差 | XG | % | ±0.5% | min/max values @ 3 sigma ; 11 V to 15 V ; for -40 ℃ to 85 ℃ | ||
线性度误差 | εL | % | 0.1 | at room temperature | ||
灵敏度漂移 | ppm/℃ | 70 | ||||
输出噪声 | mA | ±10 | ||||
带宽 | BW | Hz | 100 | depends on the filter implemented | ||
电源上电时间 | tstart | ms | 150 | |||
稳定时间(过载后) | ts | ms | 20 |
CAN输出特性
● CAN 2.0B协议
● 高字节优先
● CAN振荡公差
● 无睡眠模式能力
● 外接120Ω终端电阻;CAN接口内部等效阻抗:
Message Description | CAN ID | Name | Data length (Nb bytes) | Type of frame | Message launch type | Message launch type | Signal Description | Start bit | End bit |
Return Current | 0x3C2 | NACG.500C | 8 | Standard | Cyclic message every 10ms | IP Value: | IP_VALUE | 0 | 31 |
Error Info (1 bit) 0=Normal | ERROR_INDICATION | 32 | 32 | ||||||
CSM-FAIL (7 bits) | ERROR_INFO | 33 | 39 | ||||||
NACG.500C (16 bits) | SENSOR_NAME | 40 | 55 | ||||||
Software Revision (8 bit) | SW_Revision | 56 | 63 |
故障信息 | |||
失效模式 | IP Value | Error Indication | Error Information |
存储器错误 | 0x FFFF FFFF | 1 | 0x40 |
过流检测 | 0x FFFF FFFF | 1 | 0x41 |
磁通门20ms以上不振荡 | 0x FFFF FFFF | 1 | 0x42 |
Clock derivation | 0x FFFF FFFF | 1 | 0x44 |
供电电源电压超出范围 | 0x FFFF FFFF | 1 | 0x46 |
硬件错误 | 0x FFFF FFFF | 1 | 0x47 |

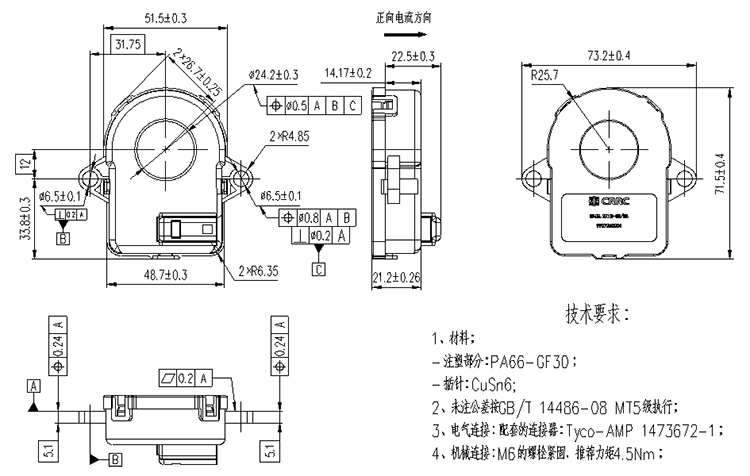

尺寸图 |
系列尺寸 |
机械参数 | 备注 |
● Plastic case PA66 -GF 30 | ● Connector type Tyco-AMP P/N: 1 473672-1 |

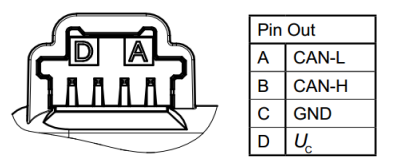

电气接口 | |
