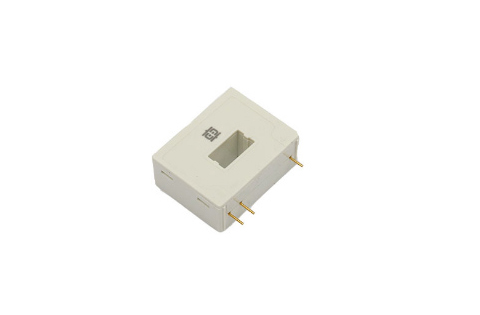

中车CRRC工业电流传感器NACL.150P-S6

品牌:中车CRRC

型号:NACL.150P-S6

系列:工业电流传感器

工作温度范围:-10℃~+80℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

NACL.150P-S6 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的,具有超强抗干扰能力;用于测量直流、交流和脉动电流。


产品优点

产品应用领域

参照标准

高精度

变频调速系统

UL 94-V0

温度系数小

通信电源

EN 60947-1:2004

体积小

不间断电源

EN50178:1998


主要电气参数

额定测量电流 IPN

150A

测量范围 IP(@VC=±15V)

0~±200A

电源电压VC

±15V×(1±5%)

匝比 K

1:2000

额定测量输出 ISN

75mA

负载电阻RL

25℃

(@±15V, ±200A)

0Ω~15Ω

二次侧电流消耗 IC

≤16mA +输出测量电流ISN


精度 - 动态参数

基本误差δi
(@Ta=+25℃, Ip=IPN )

≤±1%

零点输出误差δZ(Ta=+25℃)

≤±0.2mA

响应时间tr

(@di/dt=100A/us ,90% IPN)

≤1 us

带宽BW(-3dB)

DC~100 kHz


一般数据

工作温度Ta

锚点-10℃~+80℃

储存温度Ts

-40℃~+90℃

重量

≤25g




绝缘参数

绝缘电压Ud
(@50Hz,1min)

2.5KV

绝缘电阻RIS
(@2500V)

≥500 MΩ



机械特征
  1. 传感器安装方式:电路板焊接安装

  2. 次边连接端子尺寸:0.63×0.56mm

  3. 原边安装方孔: 7×12.7mm

  4. 推荐封装(单位mm):


备注

产品的箭头方向为IP的方向.



×
