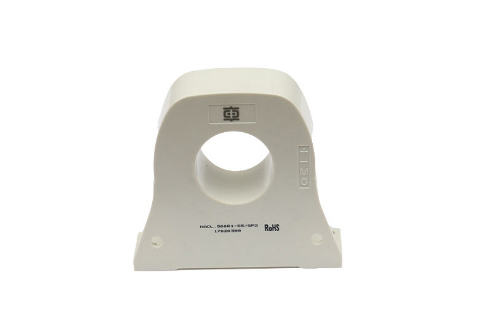

中车CRRC工业电流传感器NACL-500R1-S5/SP2

品牌:中车CRRC

型号:NACL-500R1-S5/SP2

系列:工业电流传感器

工作温度范围:-25℃~+70℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

NACL-500R1-S5/SP2磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。


产品优点

产品应用

参照标准

高精度

交流变频器AC

GB/T 25119-2010
EN50178
EN50155

线性度好

私服电机驱动

低温漂

电池供电

宽频带

变流器/逆变器

快速响应

UPS/SVG


主要电气参数 (@±IPN, TA = 25℃)

额定测量电流IPN

500A

测量范围IPM

±800A

电源电压VC

DC±(15~18)×(1±5%)V

电流消耗IC(@±24V)

≤±25mA+ISN

额定测量输出ISN

100mA

匝比

1:5000

负载电阻RM

@±15V, ±500A:  0Ω~40Ω
@±15V, ±800A:  0Ω~5Ω
@±18V, ±500A:  0Ω~60Ω
@±18V, ±800A:  0Ω~15Ω


精度 - 动态参数

基本误差δi(@IPN,TA=25℃)

≤±0.4%

线性度δL(@IPN,TA=25℃ )

≤±0.1%

零点输出电流IO (@IP=0,TA = 25℃)

≤±0.13mA

零点温度漂移IOT

≤±0.64mA (@-25℃~+70℃)

响应时间
TR(90% of IPN&di/dt > 50 A/µS)

≤1µS


一般数据

工作温度Ta

-25~+70℃

储存温度Ts

-40~+85℃

重量m

≤400g


绝缘耐压
耐压 6kV
